Мультизональные кондиционеры. VRF, VRV системы

Что такое мультизональная система кондиционирования воздуха - VRF/VRV системы?

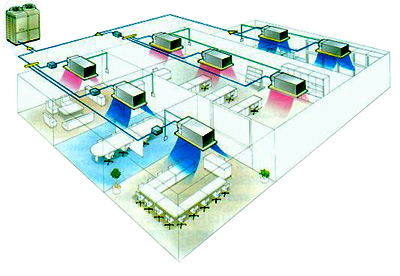

Мультизональными (VRF, VRV системы) называются технологии создания комфортного климата, позволяющие подключать от 60 до 80 внутренних модулей к одному наружному блоку. Это нужно для обеспечения независимого контроля температуры воздуха в каждом отдельно взятом помещении.

С технической точки зрения мультизональные кондиционеры - это инверторные приборы, в которых внутренние модули независимо друг от друга осуществляют как понижение температуры воздуха, так и повышение. Работая каждый в своем режиме, они поддерживают внутри помещений свою температуру, комфортную для пользователя.

Наиболее современные мультизональные системы кондиционирования позволяют тепло, забираемое в одних помещениях, использовать для согрева других. Это позволяет существенно экономить на электроэнергии. Поэтому мультизональные системы кондиционирования - это лучший вариант для создания комфортного климата в частных домах, расположенных вне города, и коттеджах.

Идеальными VRF, VRV системы делают следующие возможности:

• единственный внешний блок, не портящий эстетики фасада здания;
• экономичность монтажа, при которой длинна всех магистралей системы меньше чем аналогичный показатель при установке независимых устройств;
• высокий КПД и минимальные затраты на обслуживание.

Обычно, кода принимается решение о монтаже подобной системы, создается проект, в который комнатные модули подбираются специалистом для решения специализированных задач и в зависимости от размеров помещения. Существует большое разнообразие внутренних компонентов, которые позволят вписать их в любое пространство и удовлетворить разным техническим условиям:

• в виде настенного модуля;
• в виде внутреннего стенового блока монтируемого в пространство стены;
• в виде потолочного модуля, монтируемого в подпотолочном пространстве;
• в виде напольных консольных блоков.

Все это делает подобные системы привлекательными как для клиента, так и для обслуживающего специалиста.

Сокращенно такие кондиционеры называются так:

• VRF - Variable Refrigerant Flow (их основная характеристика - переменный поток фреона);
• VRV - Variable Refrigerant Volume (характеризуются изменяемым объемом фреона).

Такое сокращение принято в классификации устройств фирмы Daikin. По сути своей система аналогична мультисплит-системе, однако есть и некоторые различия.

Отличия мультизональных и мультисплит-систем

Система компоновки рассматриваемых комплексов напоминает мультисплит-системы, к которым можно также подключать некоторое количество (до 8) комнатных блоков. Разница же в том, что в мультисплит-системах комнатные блоки находятся на единой магистрали, а в мультизональных системах к любому блоку идет своя трасса для хладагента.

Такой подход заставляет в первом случае объединять комнатные блоки по функционалу или группировать по помещениям, а во втором - делает их полностью независимыми. Еще одним результатом такого решения стало уменьшение суммарной длинны трасс и возможность увеличения их протяженности. Повысились также и показатели КПД, общей надежности и безопасности системы.

В рассматриваемых VRF, VRV системах кондиционирования компрессоры позволяют:

• прокачивать хладагент через трассу длиной до 300м;
• обслуживать трассу с перепадом высот в 30-50м.

На такое не способны обычные модули мультисплит-систем, которые могут похвастаться следующими показателями:

• перепад высот до 20 м;
• длина трассы до 80 м., а до самого удаленного блока - не более 25 метров.

Такие показатели в большинстве случаев, не позволят рационально установить кондиционер в загородном доме.

Лучший мультизональный кондиционер

Выбирая подобную систему кондиционирования воздуха для вашего дома, в первую очередь следует думать об общей ее надежности. Экономия возможна за счет рационального расположения внутренних блоков, для которых удастся сократить трассу.

Примером может послужить ситуация, при которой по прошествии одного-двух лет после монтажа недорогого внешнего блока мультизональной системы, производства КНР, перестанут работать компрессоры или другое оборудование, входящее в его состав. В этом случае затраты на демонтаж оборудования и его отправку на ремонт производителю в несколько раз превысят стоимость высококачественного блока японского производства, разработанного одним из лидеров рынка.

Особенности монтажа мультизональных систем

Установка и пусконаладка VRF, VRV системы такой сложности обычно начинается с работы инженера и заключается в длительном процессе выполнения расчетов и согласований. Ошибка на этом этапе чревата большими затратами в будущем, поскольку монтаж подобных систем производится, в основном, во время выполнения ремонтных работ в помещении.

Это значит, что для прокладки трасс понадобится проводить штробление стен, подвод коммуникаций под полом и потолком. При выходе системы из строя, в случае ее несоответствия параметрам помещения, ее ремонт или демонтаж с целью ремонта станет либо невозможен, либо нерентабелен.

Так процесс проектирования мультизональной системы начинается с оценки:

• мощности охлаждения, требующейся данному помещению;
• технических ограничений, действующих на объекте.

Проведя такую работу и отсеяв варианты по техническим причинам, можно приниматься к расчету бюджета будущей системы. Опираясь на бюджетные ограничения, поставленные заказчиком, осуществляется подбор оборудования, которое будет согласованно с заказчиком, составляется смета и рассчитывается стоимость работ.

Вне зависимости от того, каков объект - загородный коттедж, офисный центр или коммерческое здание, мультизональные системы в него устанавливаются во время выполнения ремонтно-отделочных работ. При этом работы выполняются два этапа.

Первый этап включает:

• подвоз оборудования и материалов на объект;
• подготовка пространства для монтажа наружного блока;
• монтаж наружного блока;
• проделывание технологических отверстий и углублений;
• прокладка трасс для хладагента;
• создание дренажных каналов к канализации от точек установки комнатных модулей.

Второй этап:

• установка модулей внутри помещений;
• опрессовка, заправка;
• пробный пуск и пуско-наладочные мероприятия.

В случае, когда система включает кондиционеры канального типа, то первый этап увеличится на работы по установке воздуховодов и внутренних блоков этих устройств.

Сегодня наиболее совершенные системы обеспечения комфортного климата в зданиях - мультизональные кондиционеры: VRV и VRF системы. Они обладают рядом неоспоримых преимуществ перед традиционным подходом к кондиционированию воздуха. Один из немаловажных параметров - высокий КПД.

Достаточно частыми бывают случаи, когда имея финансовые ограничения, заказчик принимает решение об установке 2-х или 3-х наружных модулей с некоторым числом комнатных. Обращайтесь в проверенные компании и выбирайте из числа наиболее качественного оборудования, и ваш выбор принесет вам только радость.
